Bis heute Boeing 787 Dreamliner Die 787 bleibt ein Kernmodell der Boeing-Flotte. Trotz jahrelanger Verzögerungen bei der Boeing 777X und Kontroversen um die 737 MAX zeichnet sich die 787 weiterhin durch ihr fortschrittliches Design und ihre außergewöhnliche Treibstoffeffizienz aus.

Die Flexibilität der Tragflächen ist ein routinemäßiger Aspekt bei der Flugzeugkonstruktion, aber die 787s Flügel Ein außergewöhnliches Niveau erreichen. Dies ist das Ergebnis integrierter Innovationen in den Bereichen Materialwissenschaft, Aerodynamik und Bauingenieurwesen – und nicht bloßer Ästhetik.

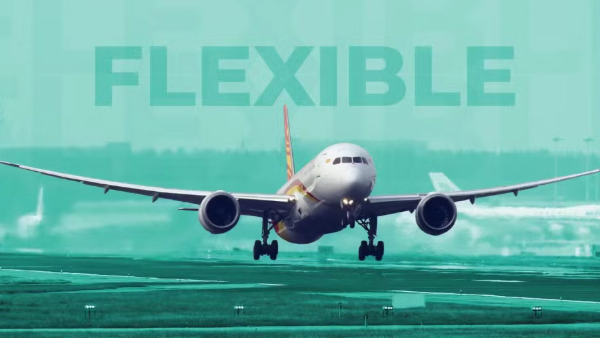

Boeing 787-Tragflächen: Bewährte extreme Flexibilität

Während der Lufttüchtigkeitszertifizierung belastete Boeing die Tragflächen mit 150 % ihrer Auslegungsgrenze Maximale Auslenkung erreicht 7,62 Meter , während die normale operative Flexibilität etwa 5,2 Meter Die

Kohlenstofffaserverbundwerkstoffe: Der zentrale Treiber

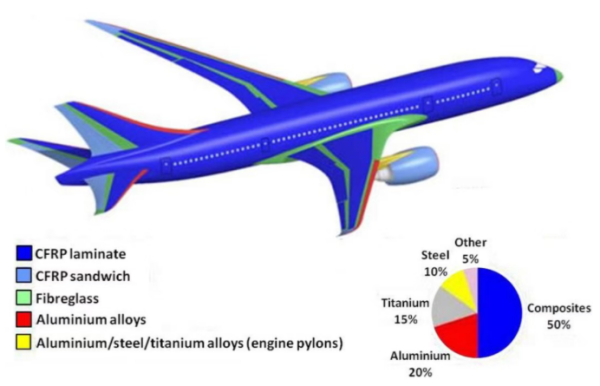

Die Flexibilität der Tragflächen der 787 beruht auf der umfassenden Verwendung von Kohlenstofffaserverstärkter Kunststoff (CFRP) Dieser hochentwickelte Verbundwerkstoff vereint hohe Festigkeit, geringes Gewicht und größere Elastizität als herkömmliche Aluminiumlegierungen.

Die 787 war das erste Verkehrsflugzeug, das CFK in einem so großen Umfang einsetzte und damit einen neuen globalen Maßstab in der Luft- und Raumfahrttechnik setzte.

Vorteile flexibler Flügel

Flexible Tragflächen sorgen für eine gleichmäßigere Auftriebsverteilung, reduzieren lokale strukturelle Spannungen und verbessern die Langzeitstabilität. Zudem senken sie die Wartungskosten und optimieren gleichzeitig die aerodynamische Effizienz und den Passagierkomfort.

Operative Vorteile

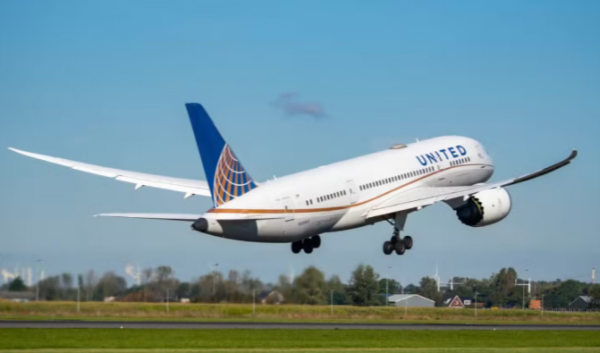

Beim Start und Steigflug, wenn das Flugzeug am schwersten ist, erreichen die Tragflächen ihre maximale Auslenkung, was den Treibstoffverbrauch optimiert. Flexible Tragflächen absorbieren zudem Böenkräfte und verbessern so den Flugkomfort.

Sowohl die Boeing 787 als auch der Airbus A350 verfügen über Systeme zur Reduzierung von Böenlasten, die in Verbindung mit flexiblen Tragflächen den Passagierkomfort erhöhen.

Ingenieurwesen: Flexibilität und Stärke im Gleichgewicht halten

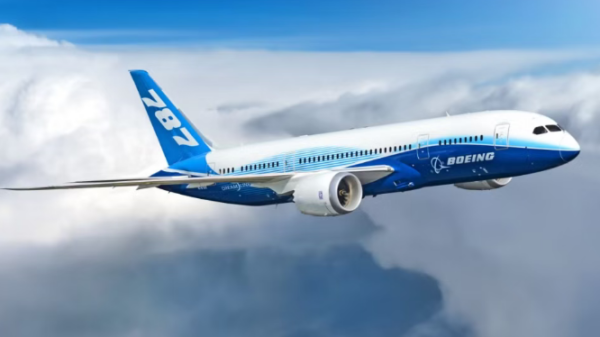

Die Entwicklung der Tragflächen der 787 erforderte umfangreiche Forschungsarbeiten, Windkanaltests und fortschrittliche CFD-Modellierung. Wichtige Parameter wie Holmhöhe, Tragflächendicke und die Zusammensetzung des Verbundwerkstoffs wurden hinsichtlich aerodynamischer Effizienz und struktureller Stabilität optimiert.

Airbus vs. Boeing: Unterschiede in der Designphilosophie

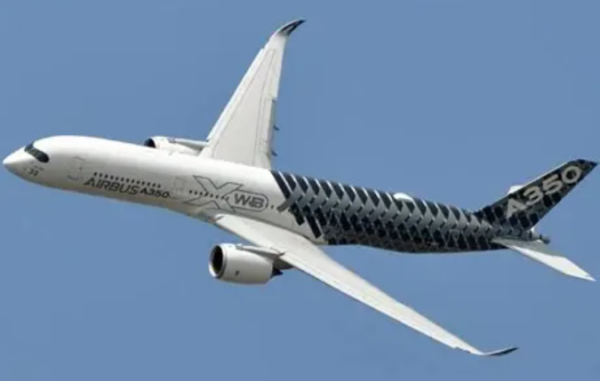

Der Airbus A350 weist aufgrund seiner Konstruktionsentscheidungen eine geringere Flügelflexibilität auf. Seine dickeren, geraderen Flügel mit integrierten Winglets stehen im Gegensatz zu den dünneren, gepfeilten Flügelspitzen der 787. Die größere Flügelfläche des A350 reduziert die Flächenbelastung und begrenzt somit die Flügeldurchbiegung.

Airbus bevorzugt Effizienz durch steifere Tragflächen, während Boeing Leistungssteigerungen durch flexible Strukturen erzielt.

Abschluss

Sowohl Boeing als auch Airbus haben Kohlenstofffaserverbundwerkstoffe erfolgreich in fortschrittliche Konstruktionstechnologien integriert. Die 787 und der A350 sind heute weit verbreitet und beweisen die Machbarkeit und die Vorteile unterschiedlicher technologischer Ansätze.
