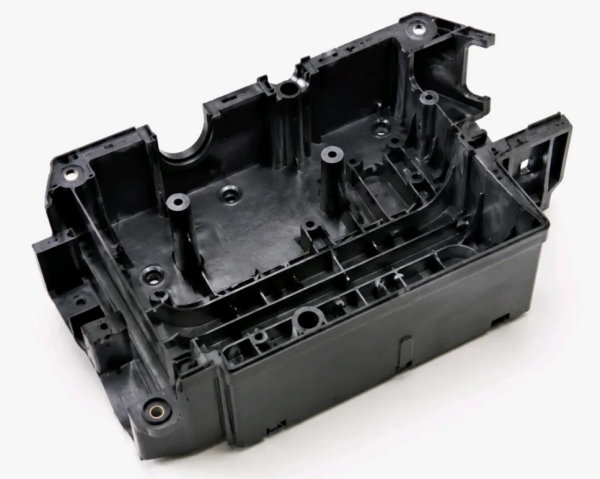

3 kritische versteckte Defekte in hochgefüllten dickwandigen Kunststoffteilen
Kunststoffe mit hohem Glasfaser- und Mineralfüllstoffanteilwerden in Automobil-, Haushaltsgeräte- und industriellen Strukturanwendungen weit verbreitet eingesetzt, da sie eine hervorragende Steifigkeit, Festigkeit und Maßstabilität bieten.
Allerdings sind dickwandige Formteile aus hochgefüllten Kunststoffen sehr anfällig für versteckte interne Defekte, einschließlich innerer Hohlräume, Delamination und Kaltpfropfen.
Da diese Defekte unter der Oberfläche verborgen sind, können sie durch normale Sichtprüfung oft nicht erkannt werden. Während des tatsächlichen Betriebs können interne Defekte zu Spannungskonzentrationsbereichen werden und Risse, Leckagen, plötzliche Ausfälle und kostspielige Chargenrückweisungen verursachen.
Inhaltsverzeichnis
-
Warum sind dickwandige hochgefüllte Kunststoffteile anfälliger für interne Defekte?
-
Innere Hohlräume / Schwindungshohlräume
-
Delamination / Trennung zwischen Schichten
-
Kaltpfropfen / interne dunkle Flecken
1. Warum sind dickwandige hochgefüllte Kunststoffteile anfälliger für interne Defekte?
Im Vergleich zu hochgefüllten Kunststoffen weisen herkömmliche ungefüllte Kunststoffe im Allgemeinen eine bessere Fließfähigkeit und ein gleichmäßigeres Schwindungsverhalten auf, was zu weniger Formgebungsrisiken führt.
Nach Zugabe großer Mengen an Glasfasern oder Mineralfüllstoffen steigt jedoch die Schmelzeviskosität deutlich an. Das Material wird während des Spritzgießens schwieriger zu fließen, zu füllen und nachzudrücken.
Zwei große Herausforderungen bei dickwandigen Strukturen
1. Längere Fließwege und ungleichmäßige Abkühlung
Beim Spritzgießen erstarrt der geschmolzene Kunststoff, der mit der kühleren Formoberfläche in Kontakt kommt, zuerst und bildet eine gehärtete Außenschicht. Gleichzeitig kühlt das innere Material deutlich langsamer ab, wodurch ein großer Temperaturunterschied zwischen Oberfläche und Kern entsteht.
2. Größere Kühlschwindung in dicken Bereichen
Dicke Bereiche erfahren während der Abkühlung eine größere Volumenschwindung. Einen ausreichenden Nachdruck aufrechtzuerhalten und eine gleichmäßige Materialfusion zu erreichen, wird deutlich schwieriger.
Wenn Schmelzfluss, Wärmeübertragung oder molekulare Bindung unausgeglichen werden, können sich versteckte interne Defekte im Bauteil bilden.
Diese Defekte sind bei herkömmlicher Sichtprüfung oft unsichtbar und erfordern üblicherweise zerstörende Querschnittsanalyse oder fortschrittliche zerstörungsfreie Prüfverfahren wie CT-Scanning.

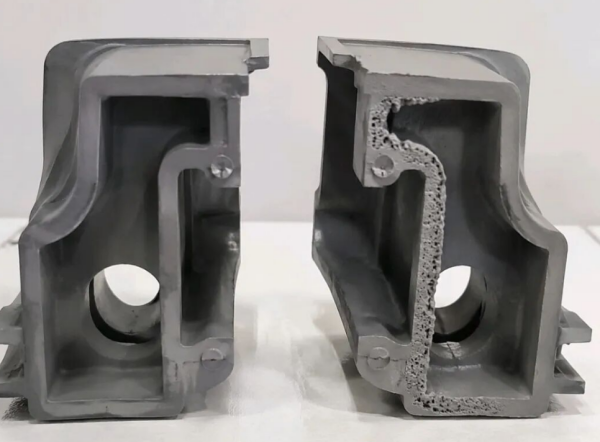

2. Innere Hohlräume / Schwindungshohlräume: Versteckte Hohlbereiche in Strukturteilen
1. Defektmerkmale
Die Außenfläche des Bauteils kann völlig normal erscheinen, ohne sichtbare Defekte. Nach dem Aufschneiden des dickwandigen Bereichs können jedoch unregelmäßige innere Hohlräume oder Kavitäten beobachtet werden.
Diese inneren Hohlräume verringern die effektive tragende Fläche und schwächen die strukturelle Leistungsfähigkeit erheblich. Unter mechanischer Belastung können Bauteile reißen oder brechen, während Dichtungsteile Leckageprobleme entwickeln können.

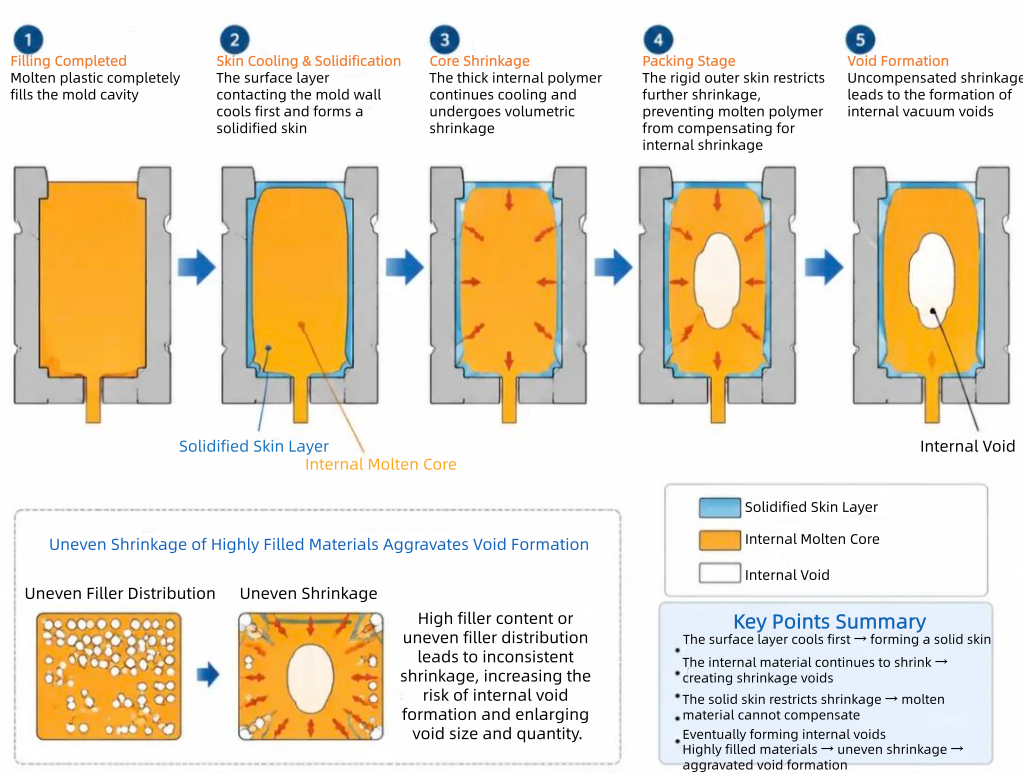

2. Entstehungsmechanismus
Nachdem der geschmolzene Kunststoff den Formhohlraum vollständig gefüllt hat, kühlt das Material an der Formwand ab und erstarrt zuerst, wodurch eine starre Außenschale entsteht.
Der innere geschmolzene Kunststoff kühlt weiter ab und schrumpft. Die gehärtete Außenschicht begrenzt jedoch die weitere Kontraktion.
Während der Nachdruckphase steht nicht genügend geschmolzenes Material zur Verfügung, um die Schwindung auszugleichen, wodurch schließlich innere Vakuumhohlräume entstehen.
Bei hochgefüllten Materialien kann eine ungleichmäßige Schwindung zwischen Polymermatrix und Füllstoffen das Risiko der Hohlraumbildung zusätzlich erhöhen.
3. Hauptursachen
-
Übermäßige lokale Wanddicke oder plötzliche Übergänge der Wanddicke.
-
Hohe Materialschwindungsrate.
-
Unzureichender Einspritzdruck oder Nachdruck.
-
Anschnittposition zu weit von dickwandigen Bereichen entfernt.
-
Schlechte Entlüftung der Form oder ungeeignetes Kühlkanaldesign.
4. Verbesserungsmaßnahmen
① Optimierung der Bauteilkonstruktion
-
Eine gleichmäßige Wanddicke im gesamten Bauteil beibehalten.
- Fügen Sie hohle Strukturen, Rippen oder materialreduzierende Merkmale in dicken Bereichen hinzu, um eine übermäßige Materialansammlung zu reduzieren.
② Optimierung der Materialauswahl
- Wählen Sie hochgefüllte Kunststoffe mit geringer Schrumpfung und guter Fließfähigkeit aus.
- Stellen Sie eine gleichmäßige Verteilung der Füllstoffe sicher, um die Maßstabilität zu verbessern und innere Spannungen zu reduzieren.
③ Optimierung des Spritzgießprozesses
- Erhöhen Sie die Schmelzetemperatur und die Werkzeugtemperatur, um eine vorzeitige Oberflächenverfestigung zu verlangsamen.
- Verlängern Sie die Nachdruckzeit und wenden Sie einen mehrstufigen Nachdruck an, um während der Kühlschrumpfung eine kontinuierliche Materialnachführung zu gewährleisten.
④ Optimierung der Werkzeugkonstruktion
- Positionieren Sie den Anschnitt näher an Bereichen mit dicken Wandungen, um die Fließwege zu verkürzen und den Druckverlust zu reduzieren.
- Fügen Sie Entlüftungskanäle in der Nähe dicker Bereiche hinzu, um die Gasabfuhr zu verbessern.
- Verwenden Sie konturnahe Kühlkanäle, um eine gleichmäßigere Temperaturverteilung im Werkzeug zu erreichen.

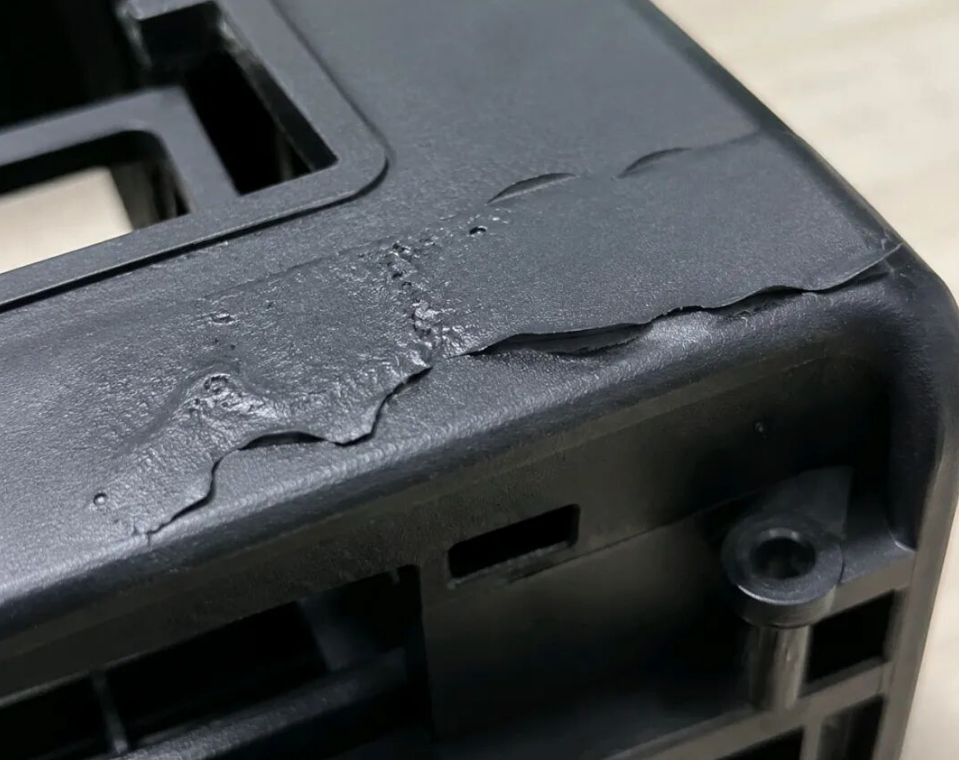

3. Delamination / Schichtentrennung: Verborgene Schichten, die die mechanische Festigkeit drastisch reduzieren
1. Fehlermerkmale
Eine Querschnittsuntersuchung zeigt deutliche Schichtmuster, was darauf hinweist, dass die Materialschichten nicht ordnungsgemäß miteinander verschmolzen sind.
Die Schichten können sich entlang der schwachen Grenzfläche bereits bei relativ geringer mechanischer Belastung leicht voneinander trennen.
Dieser Fehler führt zu einer deutlichen Verringerung der Schlagzähigkeit und Biegefestigkeit und ist daher einer der schwerwiegendsten inneren Fehler bei strukturellen Kunststoffkomponenten.
2. Entstehungsmechanismus
Hochgefüllte Kunststoffe weisen im Vergleich zu ungefüllten Materialien eine höhere Schmelzeviskosität und eine schlechtere Fließfähigkeit auf. Während der Werkzeugfüllung kann sich die Schmelze in mehrere Fließfronten aufteilen.
Wenn unterschiedliche Schmelzeströme mit verschiedenen Temperaturen und Fließgeschwindigkeiten aufeinandertreffen, können Polymerketten möglicherweise nicht richtig ineinandergreifen und miteinander verschmelzen.
Nach dem Abkühlen bildet sich eine dauerhafte Trennschicht im Inneren des Bauteils.
Hohe Einspritzgeschwindigkeiten können Düseneffekte und instabile Kavitätsströmungen erzeugen, während Schmelzerückströmungen während der Füllung die Delamination weiter verstärken können.
3. Hauptursachen
- Die Schmelzetemperatur und die Werkzeugtemperatur sind zu niedrig, wodurch eine schlechte Materialfließfähigkeit entsteht.
- Mehrere Anschnitte erzeugen getrennte Fließfronten mit übermäßigen Zusammenführungswinkeln.
- Die Einspritzgeschwindigkeit ist zu hoch und verursacht Düseneffekte.
- Eine unzureichende Trocknung der Kunststoffmaterialien führt dazu, dass Feuchtigkeit eine ordnungsgemäße Verschmelzung zwischen den Schmelzeschichten verhindert.
4. Verbesserungsmaßnahmen
① Temperatur erhöhen, um die Fließfähigkeit zu verbessern
- Erhöhen Sie sowohl die Zylindertemperatur als auch die Werkzeugtemperatur, um die Schmelzeviskosität zu verringern und eine bessere Verschmelzung zwischen den Fließfronten zu fördern.
② Optimierung von Werkzeugkanal- und Anschnittdesign
- Reduzieren Sie nach Möglichkeit die Anzahl der Anschnitte.
- Minimieren Sie den Winkel zwischen zusammenfließenden Schmelzeströmen.
- Gestalten Sie gleichmäßige Übergänge im Angusssystem, um Düseneffekte und instabiles Füllverhalten zu verhindern.
③ Anpassung der Einspritzparameter
- Wenden Sie eine mehrstufige Einspritzung mit kontrollierter Niedriggeschwindigkeitsfüllung in kritischen Bereichen an.
- Verhindern Sie Düseneffekte und vermeiden Sie instabile Schmelzerückströmungen während der Füllung.
④ Verbesserung der Materialvorbereitung
- Trocknen Sie die Rohmaterialien vor dem Formen gründlich, um Feuchtigkeit zu entfernen.
- Verlängern Sie die Nachdruckphase ordnungsgemäß und verwenden Sie den Nachdruck, um die Schichthaftung zu verbessern.

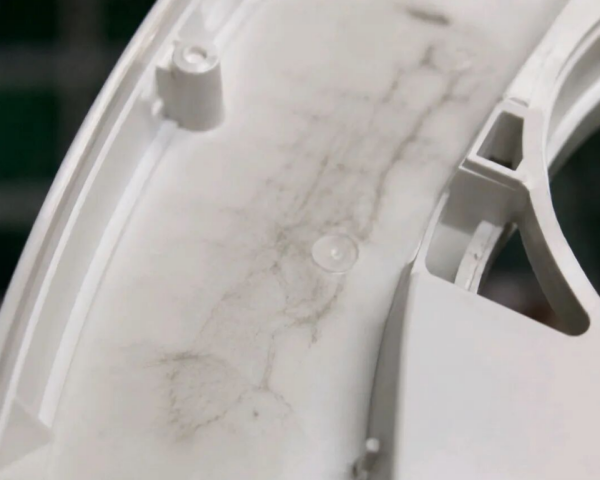

4. Kalte Pfropfen / Dunkle innere Flecken: Optische Fehler kombiniert mit verborgenen Bereichen der Spannungskonzentration
1. Merkmale der Defekte
Dunkle, matte oder stumpfe Streifen und Flecken können auf der Oberfläche oder im Inneren des Bauteils auftreten.
Diese Defekte werden normalerweise durch eine ungleichmäßige Füllstoffverteilung, einen instabilen Schmelzfluss oder eine unzureichende Verschmelzung zwischen verschiedenen Materialbereichen verursacht.
Neben der Beeinträchtigung des Erscheinungsbilds weisen diese Bereiche häufig eine geringere Bindungsfestigkeit auf und werden zu potenziellen Spannungskonzentrationszonen, wodurch die Gesamtreliabilität des Bauteils verringert wird.
2. Entstehungsmechanismus
Ein Teil des Niedertemperaturmaterials, das sich im Angusssystem oder am vorderen Ende des Plastifizierzylinders angesammelt hat, kann zusammen mit dem normalen Schmelzfluss in die Formkavität gelangen.
Da das kalte Material und die heiße Schmelze erhebliche Unterschiede in Temperatur und Viskosität aufweisen, kann keine vollständige Verschmelzung erreicht werden.
Der kalte Pfropfen wird im Inneren oder nahe der Oberfläche des Formteils eingeschlossen und erzeugt dadurch dunkel gefärbte Flecken oder unregelmäßige Spuren.
Bei dickwandigen Bauteilen teilt sich der Schmelzfluss häufig in mehrere Ströme auf, wodurch die Wahrscheinlichkeit steigt, dass kaltes Material eingeschlossen wird und innere Defekte entstehen.
3. Häufige Ursachen
-
Die Schmelzetemperatur oder Werkzeugtemperatur ist zu niedrig.
-
Die Einspritzgeschwindigkeit ist zu langsam, wodurch die Schmelzefront vorzeitig abkühlt.
-
Eine übermäßige Verzweigung des Angusssystems erhöht unnötige Bereiche der Schmelzekonvergenz.
-
Eine unzureichende Entlüftung verursacht eingeschlossenes Gas um Bereiche mit kaltem Material.
4. Verbesserungsmaßnahmen
① Temperatur erhöhen, um thermische Unterschiede zu verringern
-
Erhöhen Sie die Zylindertemperatur und die Werkzeugtemperatur, um die Schmelzbedingungen zu verbessern und eine bessere Verschmelzung zu fördern.
② Einspritzgeschwindigkeit optimieren
-
Erhöhen Sie die Einspritzgeschwindigkeit angemessen, um die Füllzeit zu verkürzen und eine vorzeitige Abkühlung der Schmelzefront zu reduzieren.
③ Werkzeugdesign verbessern
-
Vereinfachen Sie Angusssysteme, um unnötige Zusammenflussstellen des Schmelzstroms zu reduzieren.
-
Fügen Sie Kaltpfropfenmulden hinzu, um Niedertemperaturmaterial abzufangen, bevor es kritische Bereiche erreicht.
④ Zusätzliche Optimierung
-
Verbessern Sie die Entlüftung an Bereichen der Schmelzflusskonvergenz.
-
Fügen Sie bei Bedarf geeignete Fließmodifikatoren hinzu, um die Schmelzekompatibilität und die Verarbeitungsleistung zu verbessern.
Fazit: Die Vermeidung innerer Defekte erfordert eine Optimierung von Material, Prozess und Werkzeug
Bei hochgefüllten dickwandigen Kunststoffbauteilen sind innere Defekte bei herkömmlichen Prüfungen oft unsichtbar, können jedoch die langfristige Zuverlässigkeit, die mechanische Leistung und die Produktsicherheit erheblich beeinträchtigen.
Eine erfolgreiche Lösung erfordert eine umfassende Optimierung von Materialauswahl, Bauteildesign, Spritzgießparametern und Werkzeugstruktur.
Durch die Auswahl leistungsfähiger verstärkter Thermoplaste mit kontrollierter Schwindung, die Optimierung der Verarbeitungsbedingungen und die Verbesserung des Werkzeugdesigns können Hersteller die Risiken von Lunkern, Delamination und Kaltpfropfendefekten deutlich reduzieren.
Für Leichtbau-Strukturanwendungen und Projekte zum Metallersatz ist die Kontrolle der inneren Qualität entscheidend, um stabile Leistung und eine zuverlässige Produktion zu erreichen.
Häufig gestellte Fragen zu Defekten bei hochgefüllten Kunststoffen
Warum entstehen innere Lunker in glasfaserverstärkten Kunststoffen?
Innere Lunker entstehen normalerweise, weil dicke Bereiche eine ungleichmäßige Abkühlschwindung aufweisen. Wenn die äußere Oberfläche vor dem Kern erstarrt, kann eine unzureichende Nachdruckkompensation innere Hohlräume erzeugen.
Können innere Defekte in spritzgegossenen Teilen visuell erkannt werden?
Nein. Viele innere Defekte wie Lunker und Delamination sind unter der Oberfläche verborgen und können durch normale Sichtprüfung nicht erkannt werden. Häufig sind fortschrittliche Prüfmethoden wie CT-Scanning oder Schnittanalysen erforderlich.
Wie können langfaserverstärkte Thermoplaste die strukturelle Zuverlässigkeit verbessern?
Langfaserverstärkte Thermoplaste bieten im Vergleich zu herkömmlichen kurzfaserverstärkten Materialien eine verbesserte Lastübertragung, höhere Schlagzähigkeit, bessere Maßstabilität und geringere Verformung.
