Kristallinität thermoplastischer Verbundwerkstoffe: Ein umfassender Überblick

Abstrakt

Thermoplastische Verbundwerkstoffe haben die Werkstofftechnik aufgrund ihrer Eigenschaften revolutioniert. Recyclingfähigkeit, Schadensresistenz und Fertigungsflexibilität Im Mittelpunkt ihrer Darbietung steht Kristallinität , ein Phänomen auf molekularer Ebene, das nahezu alle Eigenschaften von Verbundwerkstoffen bestimmt, von der Zugfestigkeit bis zur chemischen Beständigkeit.

In teilkristallinen Thermoplasten wie Polyphenylensulfid (PPS) Und Polyetherketonketon (PEKK) Die Kristallisation erzeugt ein komplexes Zusammenspiel zwischen geordnete kristalline Bereiche Und ungeordnete amorphe Bereiche Moderne Fertigungstechnologien, einschließlich automatisierte Faserplatzierung (AFP) Und automatisiertes Bandverlegen (ATL) , bieten sowohl Chancen als auch Herausforderungen für die Kristallinitätskontrolle.

Dieser Bericht fasst die jüngsten Fortschritte bei Kristallisationsmechanismen zusammen, analysiert Zusammenhänge zwischen Verarbeitungsparametern und Materialeigenschaften und bietet Einblicke in die Optimierung der Eigenschaften von Verbundwerkstoffen durch Kristallinitätsmanagement.

Grundlagen der thermoplastischen Matrixkristallisation

Molekulare Grundlagen der Polymerkristallisation

Halbkristalline Thermoplaste verdanken ihre besonderen Eigenschaften einer hierarchischer Selbstorganisationsprozess :

• Polymerketten falten sich zu Lamellenstrukturen (10–20 nm dick) beim Abkühlen.
• Lamellen ordnen sich an zu sphärolithische Bereiche (bis zu 100 μm Durchmesser) Die

Kristallinitätsgrad (Xc) liegt typischerweise zwischen 20 und 60 % und hängt von Folgendem ab:

• Eingeschränkte Kettenbeweglichkeit aufgrund von Steifigkeit des aromatischen Rückgrats
• Heterogene Keimbildung an der Faser-Matrix-Grenzfläche
• Kinetische Einschränkungen aufgrund schneller Abkühlungsraten

Der Avrami-Gleichung beschreibt die Kristallisationskinetik:

Für kohlenstofffaserverstärktes PPS (CF/PPS) unter isothermen Bedingungen (225–240 °C) beträgt n ≈ 1,65–1,75, was auf eine gemischte Nukleation hinweist, die von den Faseroberflächen beeinflusst wird.

Faser-Matrix-Wechselwirkung und Transkristallinität

Kohlenstofffasern wirken als Keimbildner und bilden eine transkristalline Schicht (TCL) an der Faser-Matrix-Grenzfläche:

• TCL-Dicke: 5–20 μm
• Entstanden, als:
  • Die Faseroberfläche bietet heterogene Nukleationsstellen
  • Temperaturgradienten fördern gerichtetes Kristallwachstum
  • Die Abkühlungsraten liegen unter dem kritische Abschreckschwelle (~100 °C/min für PPS)

Auswirkung auf die mechanische Leistung :

• Die Grenzflächenscherfestigkeit erhöht sich um 14,2 %.
• Eine zu dicke TCL (>15 μm) kann die Zähigkeit verringern

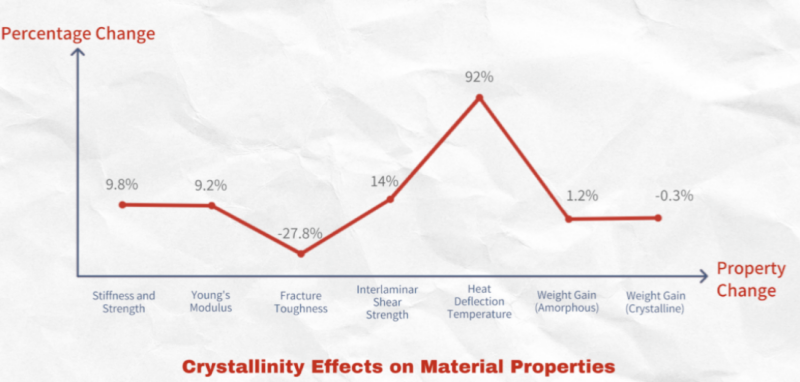

Beziehungen zwischen Kristallinität und Eigenschaften

Mechanische Leistung

• Steifigkeit und Festigkeit: Kristallinität 51 % → 62 %: Speichermodul ↑ 9,8 %, Elastizitätsmodul ↑ 9,2 % (nichtlinear jenseits von 50 %)
• Bruchzähigkeit: Eine Erhöhung des Kristallinitätsgrades von 17 % auf 44 % verringert die Zähigkeit im Modus I um 27,8 %; optimal ist ein Wert von 30–35 %.
• Zwischenschichteigenschaften: Langsame Abkühlung (0,5 °C/min) ↑ ILSS 14 %; Hochgeschwindigkeits-AFP (>5 m/min) ↓ ILSS 18 %

Thermische und chemische Stabilität

• HDT: 135 °C → 260 °C (20 % → 60 % Xc)
• Chemische Beständigkeit: Gewichtszunahme beim Eintauchen in Kraftstoff 1,2 % → 0,3 %

Optimierung der Verarbeitungsparameter

Kühlratenregelung

Aufrechterhaltung eines ordnungsgemäßen Kristallisationsfenster Gleicht die Eigenschaften aus. Beispiel: Eine CF/PPS-Formtemperatur von 87–270 °C ermöglicht isotherme Kristallisation. Laser 380 °C, Form 120 °C → Xc 44,1 %, Zykluszeit um 80 % reduziert.

Auswirkungen der Schimmeltemperatur

• Beeinflusst den Abkühlungsgradienten, das Kristallwachstum und die Eigenspannungen
• Eine Erhöhung der Werkzeugtemperatur (Ttool) von 40 °C auf 120 °C führt zu einer Steigerung des Xc-Wertes von 17,6 % auf 44,1 %.

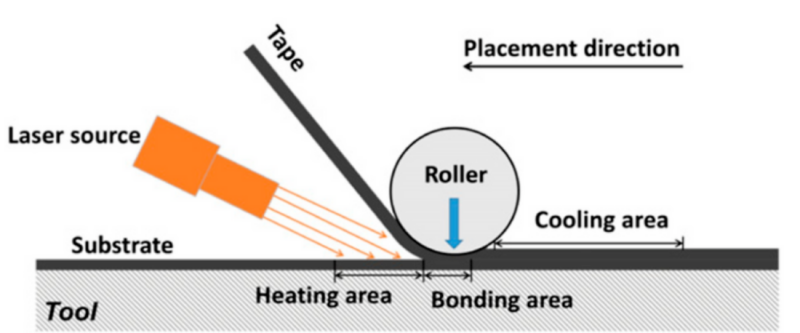

Laserenergieeintrag und Platzierungsgeschwindigkeit

• Höhere Lasertemperaturen schmelzen Polymermikrokristalle und erhöhen die Mobilität

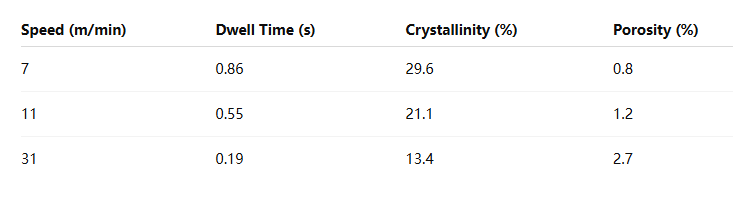

• Platzierungsgeschwindigkeit: schneller → kürzere Kristallisationszeit → niedrigerer Xc-Wert
• Durch Nachglühen werden 60–80 % Xc wiederhergestellt.

Fortgeschrittene Charakterisierungstechniken

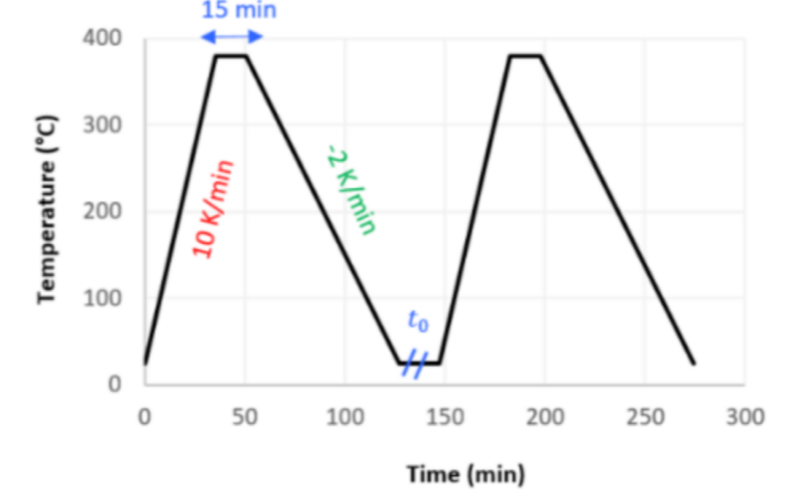

Differenzialscanningkalorimetrie (DSC)

• Kaltkristallisation (Tcc) beim Erhitzen
• Schmelzpunkt (Tm)

Rasterelektronenmikroskopie (REM)

• Transkristalline Schichten 5–15 μm entlang der Fasern
• Sphärulite 10–50 μm
• Interlaminarer Bruch durch amorphe Bereiche
• EDS: Schwefelanreicherung in kristallinen Bereichen

Röntgenbeugung (XRD)

Hermans Orientierungsfunktion:

Hochorientierte TCL: f ≈ 0,8–0,9; Massensphärolithe: f ≈ 0,2–0,3

Industrielle Umsetzung

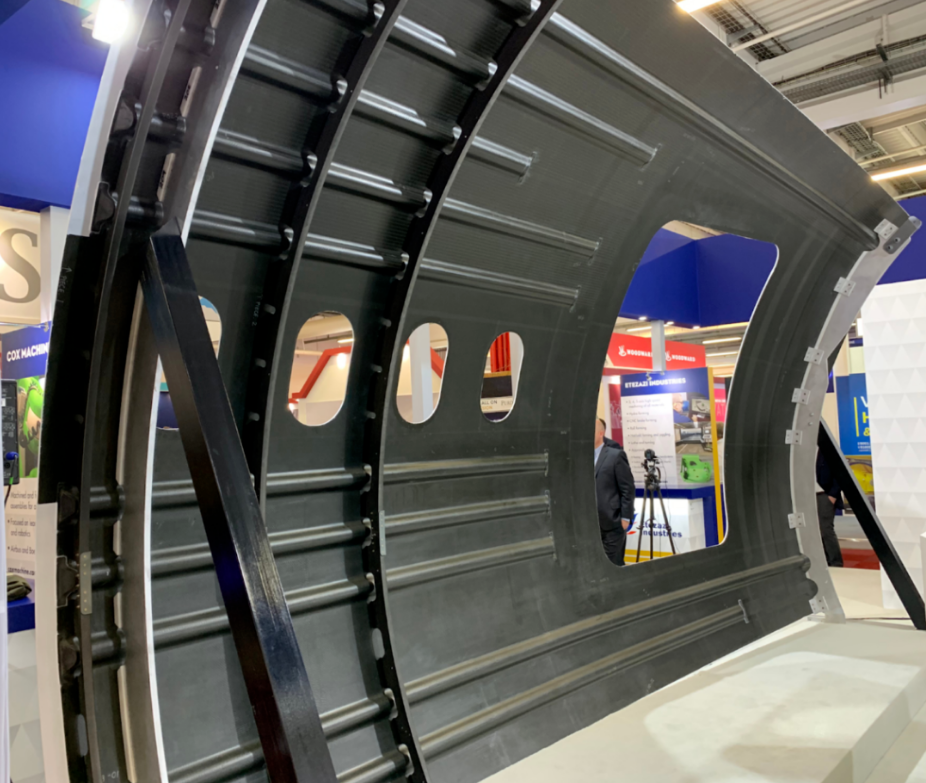

Luft- und Raumfahrt – CF/PEKK-Rumpfplatten

Boeing 787 Dreamliner: CF/PEKK, Xc 35–40 %

• Konsolidierungszeit um 85 % reduziert
• Gewichtsreduktion um 12 %
• Betriebstemperatur bis zu 200 °C
• Laser 400 °C, Form 150 °C, Geschwindigkeit 5 m/min, Kühlung 50 °C/min

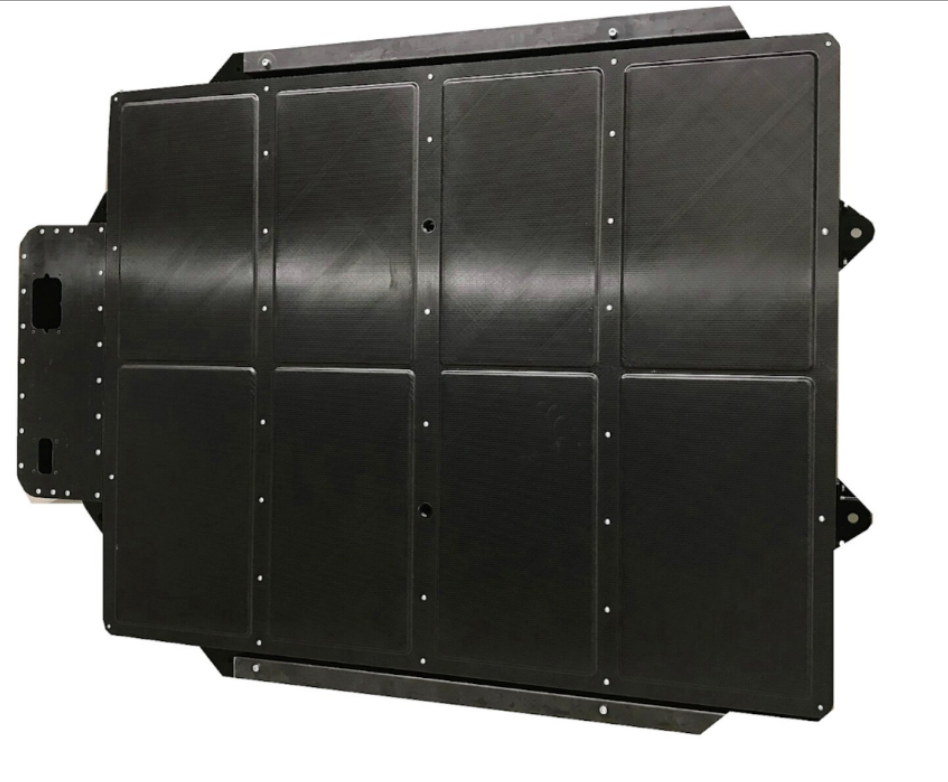

Automobil – CF/PPS-Batteriehalterungen

BMW i3: AFP CF/PPS, Xc 28%

• ILSS 45 MPa, Schlagzähigkeit 8 kJ/m²
• Zykluszeit 30 s/Schicht
• Nach-IR-Glühen → Xc 35%

Zukünftige Ausrichtungen

• Maschinelles Lernen: Vorhersage von Xc mit einer Genauigkeit von 2 %
• Nanopartikel-Nukleation: 0,5 Gew.-% Graphenoxid → schnellere Kristallisation
• In-situ-Überwachung: Faser-Bragg-Sensoren erfassen Xc in Echtzeit.
• Morphologie-Leistungs-Kartierung: Digitale Zwillinge korrelieren die Sphärolithverteilung mit der Ermüdungslebensdauer

Abschluss

Die Kontrolle der Kristallinität ist entscheidend für die Leistungsfähigkeit thermoplastischer Verbundwerkstoffe. Durch die Regulierung von:

• Abkühlrate: 2,5–10.000 °C/min
• Formtemperatur: 40–280 °C
• Platzierungsgeschwindigkeit: 5–31 m/min
• Erreiche Xc: 17–62 %

Neue Technologien wie maschinelles Lernen und In-situ-Sensoren können die Entwicklungszyklen um 70 % verkürzen und gleichzeitig die Materialausnutzung verbessern.
