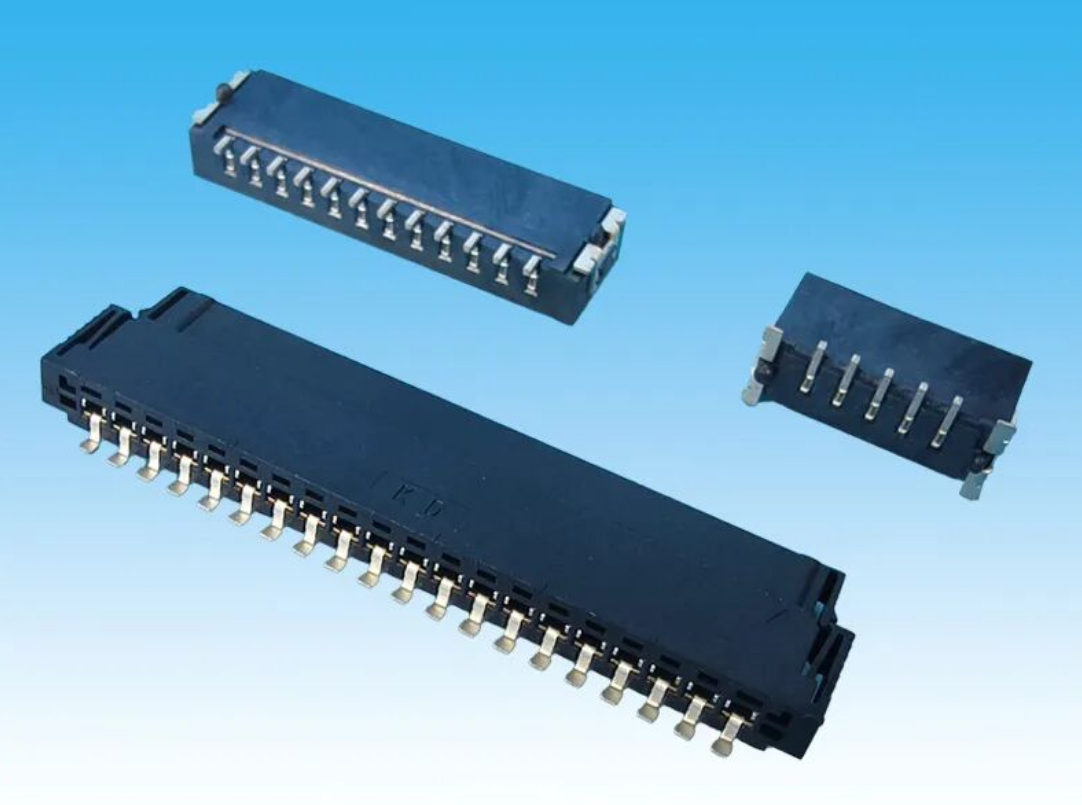

■ Klassifizierung der Formpräzision
Anhand der Genauigkeitsanforderungen für Steckverbinder werden Formen in drei Stufen eingeteilt: Standard (Toleranz ±0,05 mm), Präzision (±0,02 mm) und Ultrapräzision (±0,01 mm). Beispielsweise erfordert ein Smartphone-Steckverbinder mit den Abmessungen 10 mm × 5 mm × 2 mm und einer Toleranz von ±0,01 mm eine Ultrapräzisionsform in Kombination mit Hochglanzpolitur (Ra ≤ 0,1 μm) und einem Nullpunktpositioniersystem.

■ Auswahl des Formmaterials
Das Kavitätsmaterial beeinflusst direkt die Werkzeugstandzeit und die Produktgenauigkeit. P20-Stahl (HRC 30–35) wird typischerweise für Standardverbinder verwendet, S136 (HRC 52–54, korrosionsbeständig) für Präzisionsverbinder und SKD11 (HRC 60–62, hohe Verschleißfestigkeit) für Ultrapräzisionsverbinder. In einem unserer LCP-Verbinderwerkzeugprojekte erreichte SKD11 mit Nitrierbehandlung eine Kavitätsstandzeit von bis zu 1 Million Zyklen ohne Oberflächenverschleiß.

■ Strategie zur Torbalance und Fütterung
Punktförmige Angüsse eignen sich für kleine Mehrfachsteckverbinder (z. B. 2,5-mm-Steckverbinder) mit einem Durchmesser von 0,5–1,0 mm und ermöglichen das automatische Entgraten. Unterwasserangüsse werden häufig für ästhetisch ansprechende Bauteile verwendet, jedoch muss die Spannungskonzentration berücksichtigt werden. In einem Fall reduzierte ein Unterwasseranguss die Einsteckkraft des Steckverbinders um 15 %, was durch den Einsatz eines Fächerangusses behoben werden konnte. Heißkanalsysteme sind ideal für die Serienfertigung (z. B. von Automobilsteckverbindern), da sie Kaltkanalmarken vermeiden und die Ausschussrate reduzieren. Eine präzise Temperaturregelung (±1 °C) ist jedoch entscheidend – bei LCP-Materialien sollte die Heißkanaltemperatur bei 340 ± 2 °C gehalten werden.

■ Ausgewogene Effizienz und Verzugskontrolle
Die Abkühlzeit macht über 60 % des Spritzgießzyklus aus. Steckverbinderformen sollten konturnahe Kühlung anstelle herkömmlicher gebohrter Kanäle nutzen. Bei einer Mikro-Steckverbinderform reduzierte die 3D-gedruckte konturnahe Kühlung die Abkühlzeit von 12 auf 6 Sekunden und den Verzug von 0,05 mm auf 0,02 mm. Für dünnwandige Steckverbinder (Wandstärke ≤ 0,5 mm) werden Einsätze aus Berylliumkupfer empfohlen, da diese eine fünfmal höhere Wärmeleitfähigkeit als Stahl aufweisen.

■ Der „unsichtbare Wächter“ von Präzisionsprodukten
Die Auswurfkonstruktion muss Verformungen verhindern. Der Durchmesser des Auswerferstifts sollte mindestens 0,8 mm betragen, um Abdrücke zu vermeiden, und die Auswurfbalance sollte innerhalb von 0,02 mm liegen. Für tiefe Steckverbinder (z. B. D-Sub-Steckverbinder) wird ein kombiniertes Abisolierplatten- und Auswerferstiftsystem empfohlen. In einem Fall verursachte die alleinige Verwendung von Auswerferstiften eine Verformung von 0,1 mm, die durch den Einsatz einer Abisolierplatte auf 0,03 mm reduziert werden konnte.

■ Präzisionsfertigungsprozesskette
Die Formenherstellung sollte einem vollständigen Prozess folgen: Schruppen → Schlichten → Wärmebehandlung → Oberflächenbehandlung. Zum Schruppen wird Hochgeschwindigkeitsfräsen (20.000 U/min) eingesetzt, während die Drahterosion eine Schlichtgenauigkeit von ±0,005 mm ermöglicht. Die Kavitätenpolitur erfolgt mit Diamantschleifpapier (Körnung 800 bis 12.000). Bei einer Ultrapräzisionsform mit Kavitätenabmessungen von 10 mm ± 0,005 mm wurde mittels Koordinatenmessmaschine eine 100%ige Prüfquote erzielt.

■ Optimierung der Parameter für den Probeformprozess
Die Probeformung muss den gesamten Prozess validieren: Füllen, Nachfüllen, Abkühlen und Auswerfen. Die Füllzeit sollte mittels CAE-Simulation (z. B. Moldflow) optimiert werden, um eine gleichmäßige Schmelzfrontgeschwindigkeit (Abweichung ≤ 10 %) zu gewährleisten. Der Nachdruck sollte gewichtsgesteuert bestimmt werden, wobei die Druckgradienten (z. B. 60 %–40 %–20 %) auf die Materialschrumpfung abgestimmt sein sollten. In einem Fall führte zu hoher Nachdruck zu Gratbildung (0,05 mm), die durch Druckreduzierung und Verlängerung der Nachfüllzeit behoben wurde.

■ Quantitative Formenakzeptanzkriterien
Die Formenabnahme muss folgende Kriterien erfüllen:
① Maßgenauigkeit (Hohlraumtoleranz ±0,005 mm)
② Oberflächenqualität (Ra ≤ 0,2 μm, keine Kratzer oder Gasspuren)
③ Lebensdauer der Form (500.000 Zyklen für Standardformen; 1.000.000 Zyklen für Präzisionsformen)
④ Produktionseffizienz (Zykluszeit ≤ 60 Sekunden)
