Die entscheidende Rolle der Wärmebehandlung bei thermoplastischen Verbundwerkstoffen

Thermoplastische Verbundwerkstoffe (TPCs) bieten gegenüber herkömmlichen Duroplasten erhebliche Vorteile, darunter eine schnelle Verarbeitung und die Möglichkeit, mehrfach wiedererhitzt und umgeformt zu werden. Ihr Schmelz- und Erstarrungsprozess beruht auf physikalischen Veränderungen und nicht auf chemischen Reaktionen, was die Recyclingfähigkeit und eine höhere Fertigungseffizienz ermöglicht.

Um jedoch eine optimale Leistung zu erzielen, ist eine präzise Steuerung des Wärmebehandlungsprozesses erforderlich. Dieser Prozess umfasst Erhitzungs-, Schmelzverarbeitungs- und Abkühlphasen, wobei der Abkühlphase besondere Aufmerksamkeit gewidmet werden muss, um sicherzustellen, dass das Polymer den gewünschten Zustand erreicht.

Im Gegensatz zu Duroplast-Verbundwerkstoffen, bei denen durch Erhitzen die Viskosität verringert und die Gelierung gefördert wird, ist bei TPCs die Abkühlphase am wichtigsten für die Kontrolle der Kristallinität und der endgültigen Eigenschaften.

Thermische Eigenschaften von Polymeren

Das Verständnis des thermischen Verhaltens der Polymermatrix ist grundlegend für eine effektive Wärmebehandlung. Materiallieferanten geben typischerweise die folgenden Schlüsselparameter an:

• Tg (Glasübergangstemperatur) Temperatur, bei der das Polymer vom glasartigen in den gummielastischen Zustand übergeht.
• Tm (Schmelztemperatur) Temperatur, bei der kristalline Bereiche schmelzen.
• Tp (Verarbeitungstemperatur) : Temperaturbereich zum Schmelzen und Formen.
• Tc (Kristallisationstemperatur) Temperatur, bei der sich während der Abkühlung kristalline Strukturen bilden.

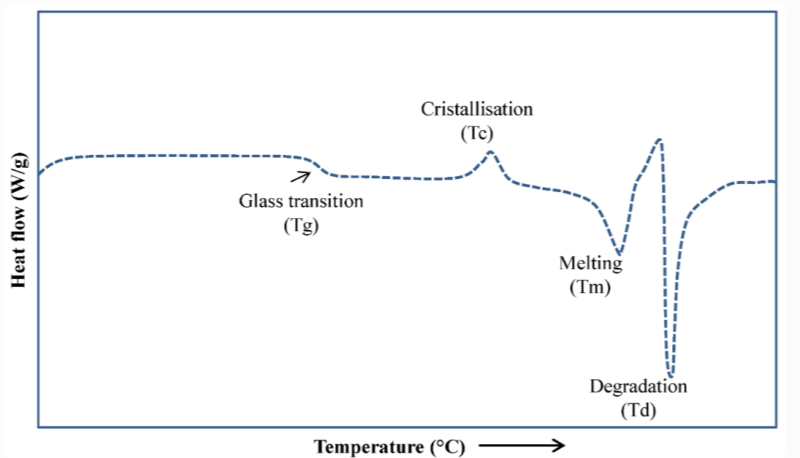

Diese Eigenschaften werden typischerweise mittels Differenzkalorimetrie (DSC) gemessen, die den Wärmefluss als Funktion der Temperatur verfolgt.

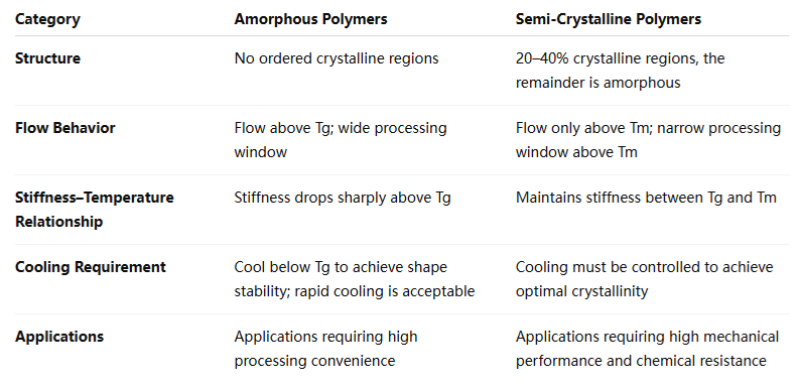

Amorphe vs. halbkristalline Polymere

Die Wahl zwischen amorphen und teilkristallinen Polymeren hat einen erheblichen Einfluss auf die Anforderungen an die Wärmebehandlung.

Amorphe Polymere Sie besitzen keine geordnete Kristallstruktur und beginnen zu fließen, sobald die Temperatur die Glasübergangstemperatur (Tg) überschreitet. Ihre Viskosität nimmt mit steigender Temperatur allmählich ab, wodurch ein relativ breites Verarbeitungsfenster entsteht.

Halbkristalline Polymere Sie weisen typischerweise einen Kristallinitätsgrad von 20–40 % auf. Zwischen Tg und Tm behalten sie ihre Steifigkeit und beginnen erst nach Erreichen von Tm zu fließen, was zu einem engeren Verarbeitungsfenster, aber überlegenen Hochtemperatureigenschaften führt.

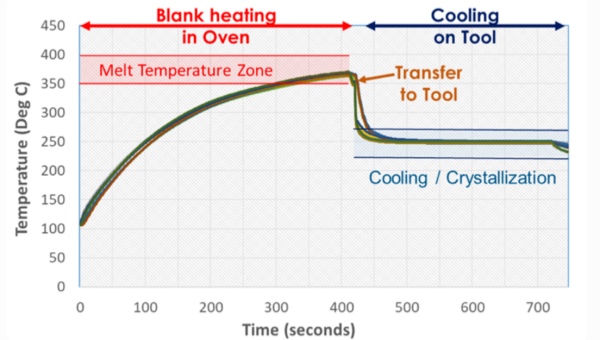

Erhitzen und Schmelzen

Während der Aufheizphase werden die TPCs auf die Verarbeitungstemperatur (Tp) gebracht, um eine ausreichend niedrige Viskosität für die Formgebung ohne thermische Zersetzung zu erreichen.

Bei amorphen Polymeren erfolgt der Übergang bei Tg, bei teilkristallinen Polymeren bei Tm. Produktdatenblätter geben typischerweise einen empfohlenen Verarbeitungstemperaturbereich an.

Für Hochleistungspolymere wie die PAEK-Familie werden obere Temperaturgrenzen – oft um die 400°C – definiert, um eine Oxidation während der Verarbeitung zu verhindern.

Abkühlung und Erstarrung

Die Abkühlung ist der kritischste Schritt bei thermoplastischen Verbundwerkstoffen, insbesondere bei teilkristallinen Polymeren, da sie über die Kristallinität und die endgültigen Eigenschaften entscheidet.

Amorphe TPCs benötigen lediglich eine Kühlung unterhalb der Glasübergangstemperatur (Tg), um Dimensionsstabilität zu erreichen, was sehr schnelle Produktionszyklen ermöglicht.

Für die Keimbildung und das Kristallwachstum von halbkristallinen Polymeren ist eine kontrollierte Kühlung innerhalb des Tc-Bereichs erforderlich.

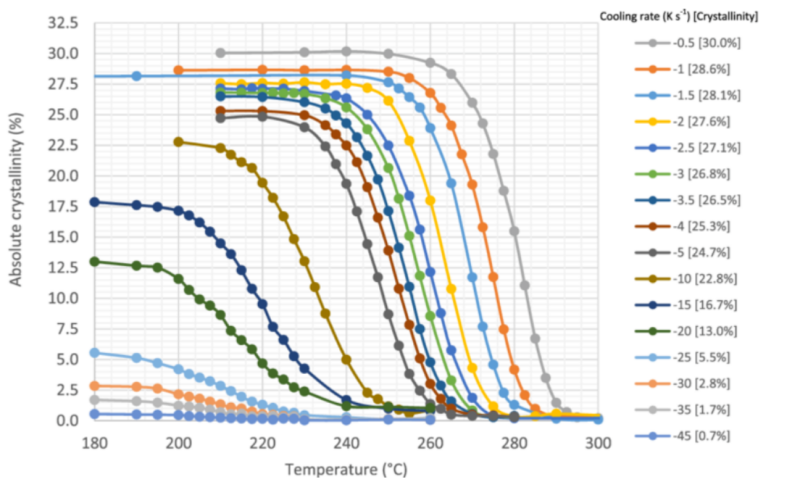

Polymerkristallinität

Der Kristallinitätsgrad beeinflusst maßgeblich die Beständigkeit gegenüber Umwelteinflüssen und die mechanischen Eigenschaften. Optimale Kristallinitätsgrade liegen typischerweise zwischen 20 % und 40 %.

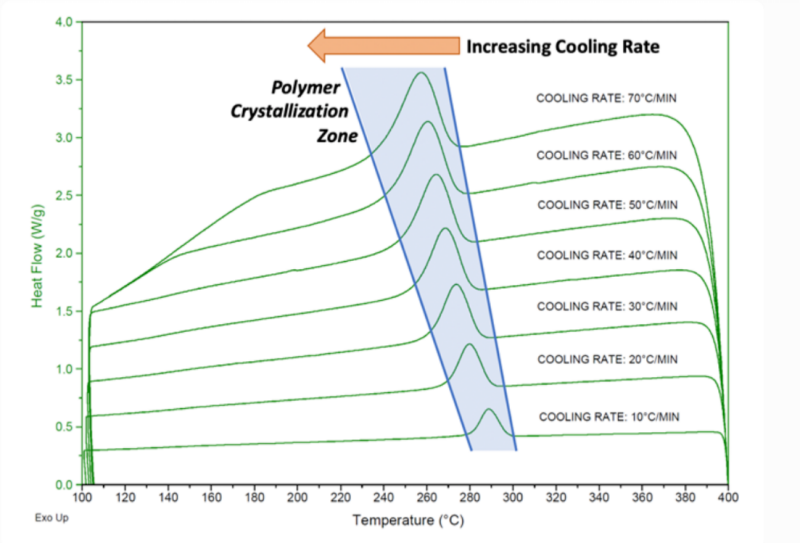

Höhere Abkühlraten senken die Tc und erweitern das Kristallisationsfenster, aber eine extrem schnelle Abkühlung kann zu einer unvollständigen Kristallisation führen.

Dimensionsänderungen

Die Abkühlung verursacht Volumenänderungen in teilkristallinen Polymeren und erzeugt dadurch innere Spannungen. Mithilfe von prädiktiven Modellierungswerkzeugen können Ingenieure diese Effekte durch eine optimierte Werkzeugkonstruktion kompensieren.

Wiederholte Temperaturzyklen

Thermoplastische Verbundwerkstoffe sind beständig gegenüber mehreren thermischen Zyklen wie Laminieren, Verdichten, Umformen und Schweißen. Bei sachgemäßer Behandlung behalten Hochleistungsthermoplaste auch nach wiederholtem Erhitzen über die Glasübergangstemperatur (Tm) stabile mechanische Eigenschaften.

Abschluss

Die Wärmebehandlung spielt eine entscheidende Rolle bei der Optimierung der Eigenschaften thermoplastischer Verbundwerkstoffe. Durch Kühlung lassen sich Kristallinität und Dimensionsstabilität in teilkristallinen Systemen steuern, während amorphe Polymere schnellere Fertigungszyklen ermöglichen.

Mit einem adäquaten Wärmemanagement können Hersteller zuverlässig Hochleistungskomponenten für anspruchsvolle Branchen wie die Luft- und Raumfahrt sowie die Automobilindustrie produzieren.
